Dikiş makineleridüzlem biyel mekanizmaları, kam mekanizmaları, dişli mekanizmaları, senkron dişli kayış mekanizmaları ve uzay biyel mekanizmaları olmak üzere çeşitli mekanizmalardan oluşmaktadır.
1. Düzlemsel bağlantı çubuğu mekanizmaları
Krank rocker mekanizması
Aşağıdaki şekil bir dikiş makinesinin pedal mekanizmasının iletim prensip şemasıdır. Bu krank rocker mekanizmasında, ayak pedalı 3'ün ileri geri salınımına rocker denir ve krank 1, tam bir dönüş tamamlamak için bağlantı çubuğu 2 tarafından tahrik edilir.
Krank rocker mekanizmasında, krank çok kısa olduğunda, genellikle eksantrik bir tekerlek kullanılır. Aşağıdaki şekil, endüstriyel bir düz dikiş makinesinin diş kaldırma mekanizmasıdır. Ana şafta 1 tutturulmuş diş kaldırma eksantrik tekerleği 2, şaftla birlikte döner, rocker 4'ü büyük bağlantı çubuğu 3 boyunca sallanmaya zorlar ve besleme köpeğinin 8 diş kaldırma şaftı 5, rocker 6 ve küçük bağlantı çubuğu 7 boyunca yukarı ve aşağı hareket etmesini sağlar.
Çift salıncak mekanizması
Aşağıdaki şekil, bir GN1-1 overlok dikiş makinesinin çift büküm iğne mekanizmasıdır. Büyük kavisli iğne çerçevesi 1, O1 ekseni etrafında ileri geri sallanır ve küçük kavisli iğne çerçevesi 3, bağlantı çubuğu 2 aracılığıyla O2 ekseni etrafında sallanır. Büyük kavisli iğne çerçevesi 1 ve bağlantı çubuğu 2, rocker olarak kabul edilebilir ve bu tür mekanizmaya çift rocker mekanizması denir.
Krank kaydırıcı mekanizması
Aşağıdaki şekil bir dikiş makinesinin iğne mekanizmasını göstermektedir. İğne çubuğu krankının 1 dönüşü, iğne çubuğunu 3 bağlantı çubuğu 2 boyunca sabit kılavuz boyunca ileri geri hareket ettirmek üzere tahrik eder. Bu tür makineye krank kaydırıcı mekanizması denir. Aşağıdaki şekil, düz bıçaklı ileri geri hareket eden bir kesme makinesinin kumaş kesme mekanizmasını göstermektedir ve mekanizması da bir krank kaydırıcı mekanizmasıdır.
2. Mekansal bağlantı çubuğu mekanizması

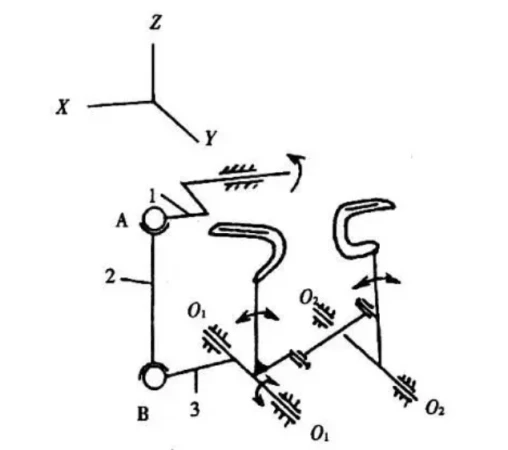

Aşağıdaki şekil, GN1-1 tipi overlok dikiş makinesinin çift kavisli iğne iletim mekanizmasını göstermektedir. Ana milin sol ucundaki kavisli iğne bilyesi krankı 1, büyük kavisli iğne çerçevesi O1-O1 etrafındaki ileri geri salınımı tamamlamak için bağlantı çubuğu 2'den rocker 3'ü tahrik eder. Bu mekanizma, uzaysal bir krank bağlantı çubuğu mekanizmasıdır.
3.Kam mekanizması
Dikiş ekipmanlarında birçok bileşen karmaşık ve hassas hareketler gerektirir ve kam mekanizması, takipçiyi önceden belirlenmiş hareketi tamamlaması için kamın belirli kontur yüzeyini kullanır. Bu nedenle kam mekanizmaları çeşitli tipteki dikiş makinelerinde yaygın olarak kullanılır.
Yukarıdaki şekil, bir dikiş makinesinin kam iplik alma mekanizmasını göstermektedir. Ana şaft döndüğünde, kam oluğu iplik alma kolu 4'ü silindirden geçirecektir, böylece iplik alma kolu dayanak noktası K önceden belirlenmiş hareket yasasını tamamlar ve bir dikişte iplik beslemeyi, iplik toplamayı, dikişleri sıkmayı, aşamalar halinde yeni iplikleri çekmeyi tamamlamak için diğer mekanizmalarla işbirliği yapar, böylece dikiş sorunsuz bir şekilde ilerleyebilir.
4. Dişli mekanizması
Hareketi doğru ve güvenilir bir şekilde ileten dişli mekanizmasının dikiş makinelerinde birçok uygulaması bulunmaktadır.
Aşağıdaki şekil, döner kanca milini iki çift konik dişli aracılığıyla süren endüstriyel düz yataklı dikiş makinesinin ana milinin bir iletim şemasıdır. Üst mil 1, dönme hareketini bir çift konik dişli aracılığıyla dikey mil 2'ye iletir ve dikey mil 2, dönme hareketini bir çift konik dişli aracılığıyla alt mil 3'e iletir, böylece döner kanca hareket eder.
Ayrıca senkron dişli kayış hareketi doğru bir şekilde iletir ve senkron kayışın esnek gövdesi sayesinde iletilen hareketin titreşimi ve gürültüsü büyük ölçüde azalır. Son yıllarda dikiş makinelerinde de yaygın olarak kullanılmaya başlanmıştır.
Son yıllarda, elektronik kontrol teknolojisinin olgunlaşması ve uygulanmasıyla, orijinal dikiş makinesi, hareketi mekanik kontrol yoluyla iletmekten, hidrolik veya pnömatik bileşenler ve elektromıknatıslar yardımıyla hareket ve güç iletimi mekanizmasını kontrol etmek için bilgisayarları kullanmaya doğru kademeli olarak geçiş yaptı ve bu da dikiş makinesinin karmaşık yapısını büyük ölçüde basitleştirdi. Bu, dikiş makineleri için bir dizi yeni işlev oluşturdu, hareket iletimi bağlantılarını azalttı, tepki süresini hızlandırdı ve otomatik iplik kesme, otomatik iplik çekme, otomatik takviye dikişi, otomatik ters dikiş, değişken dikiş uzunluğu dikişi, kontrol edilebilir iplik gerginliği, otomatik baskı ayağı kaldırma ve diğer işlevler gibi eylemin doğruluğunu artırdı.
